ISO30xER32x60 Porta-ferramentas de maquina de alta velocidade e concebido para uma fixacao fiavel de ferramentas CNC e para a instalacao de acessorios. A sua estrutura maquinada com precisao suporta uma fixacao estavel, uma montagem pratica e um desempenho fiavel em oficina.
Caracteristicas do Porta-ferramentas de maquina de alta velocidade
- Superficies de contacto maquinadas com precisao garantem uma instalacao segura e um posicionamento consistente.
- A construcao metalica resistente e adequada para maquinacao CNC de rotina e servico de oficina.
- Dimensoes compativeis ajudam a simplificar a substituicao, a manutencao e a configuracao da ferramenta.
- Concebido para uma fixacao estavel quando corretamente combinado com o fuso, o porta-ferramentas e a haste da ferramenta de corte.
Orientacoes de aplicacao e selecao
Este porta-ferramentas de maquina de alta velocidade e adequado para routers CNC, gravadoras e sistemas compativeis de fixacao de ferramentas. Confirme a serie da interface, o diametro exterior, o furo ou a especificacao da rosca antes de encomendar.
Descricao do produto
- Produto: Porta-ferramentas de maquina de alta velocidade.
- Especificacao: ISO30xER32x60.
- Aplicacao: Fixacao de ferramentas CNC e substituicao de acessorios de maquina-ferramenta.
- Selecao: Corresponda a serie do porta-ferramentas, ao diametro e as dimensoes da interface.
- Personalizacao: Contacte-nos para tamanhos compativeis e requisitos nao padrao.
Tamanho: ISO30xER32x60
ISO30xER32x60 Porta-ferramentas de maquina de alta velocidade fornece uma interface rigida entre um fuso CNC e um sistema de pinça ER32 compativel. Destina-se a uma fixacao precisa, a uma rotacao estavel da ferramenta e a uma maquinacao repetivel quando a interface, o equilibrio e os limites de funcionamento correspondem a maquina.

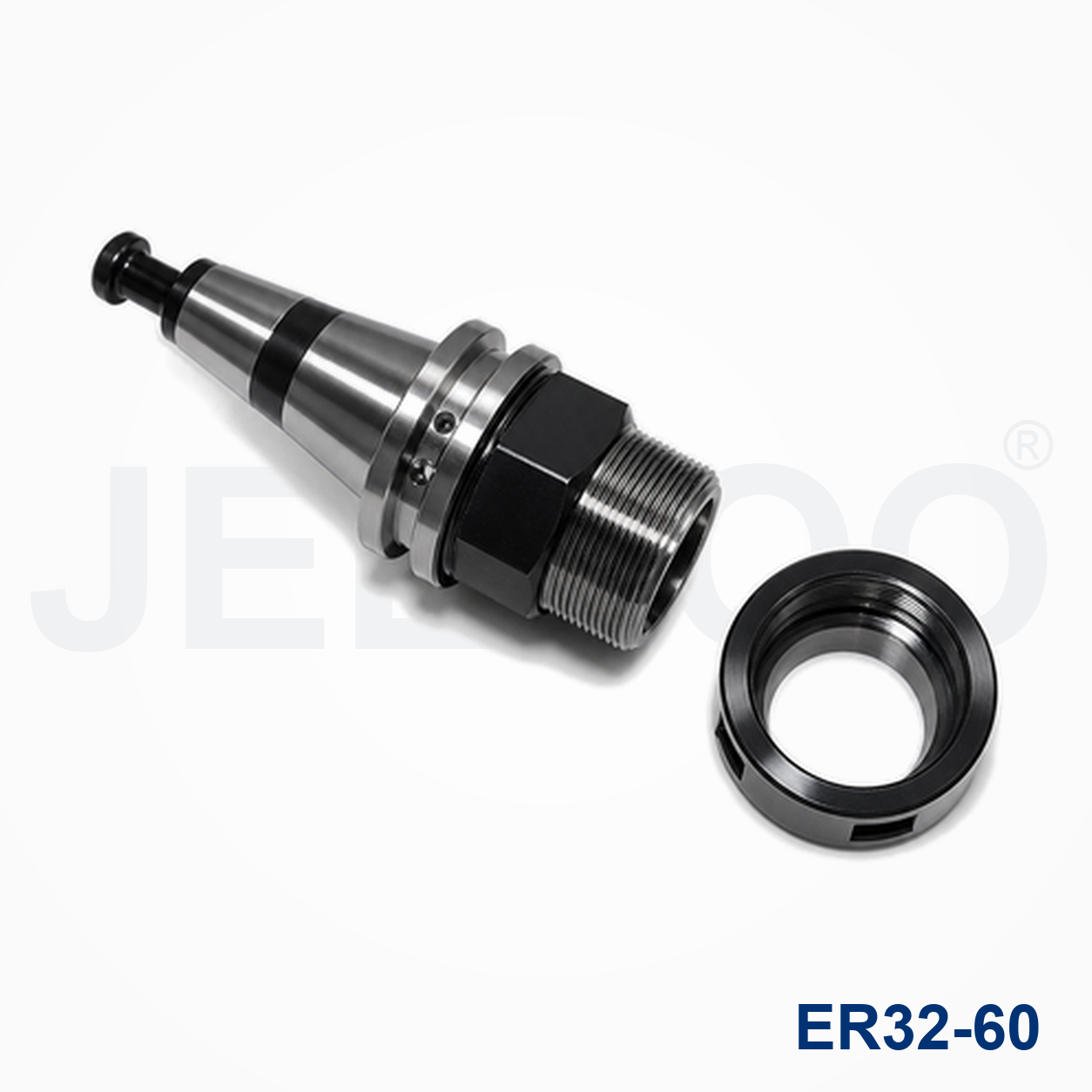

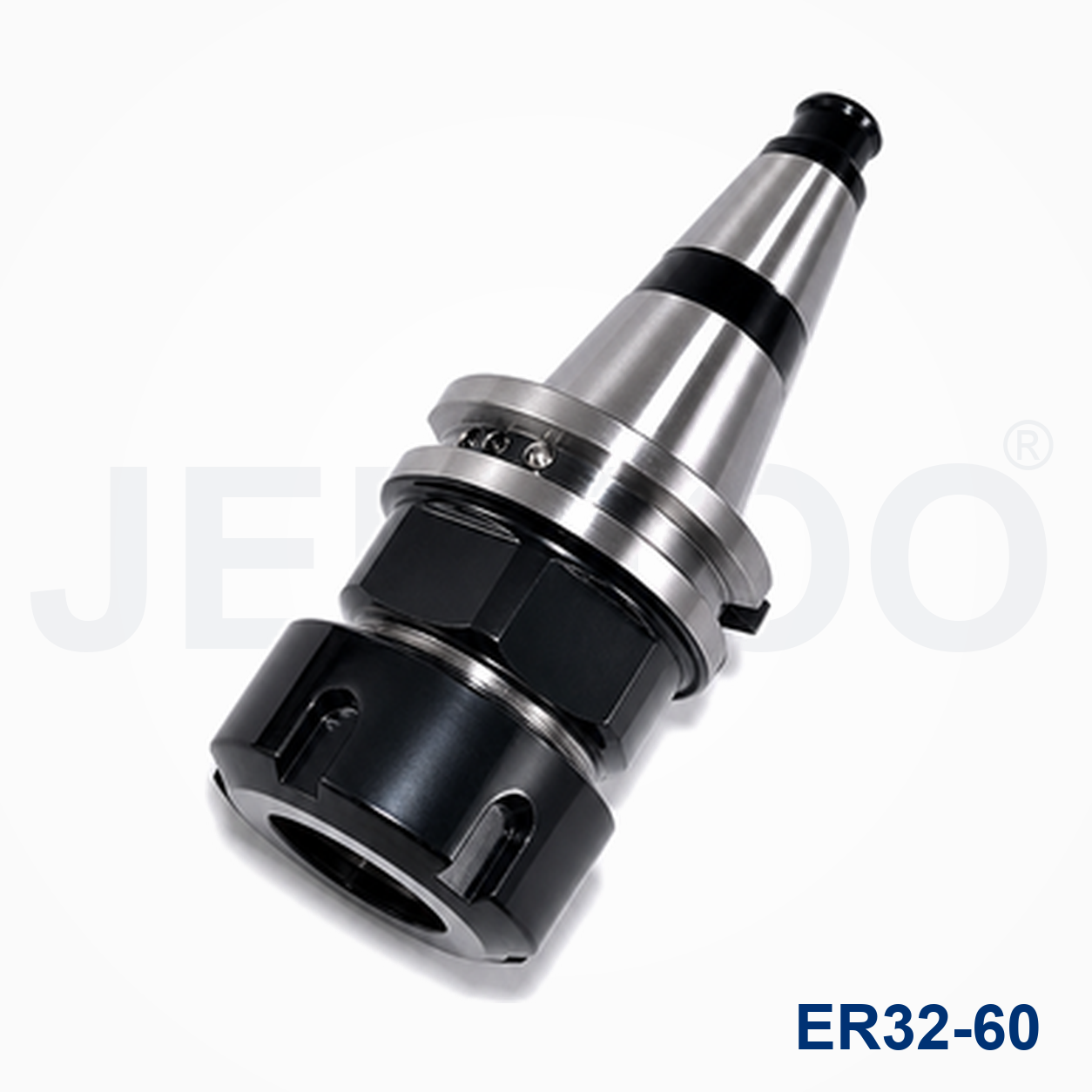

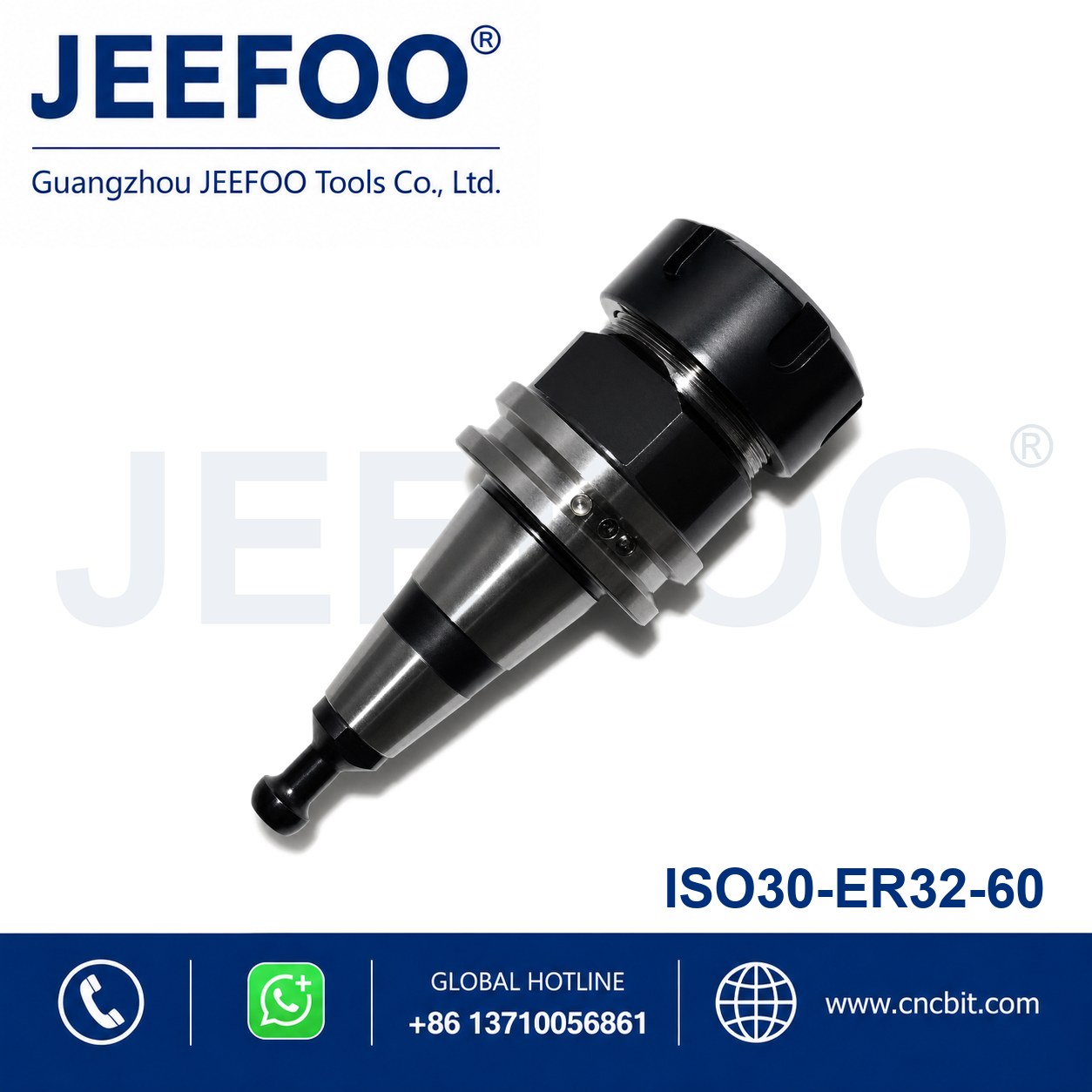

ISO30xER32x60 Porta-ferramentas de maquina de alta velocidade Visao geral
Este porta-ferramentas combina uma ligacao de fuso ISO30 com um sistema de pinça ER32 e um comprimento total de referencia de 60 mm. Confirme o cone real, a especificacao do pull-stud, o comprimento de referencia, a rosca e a gama da pinça em relacao ao desenho da maquina antes de encomendar. Uma interface correta ajuda a reduzir o batimento e suporta resultados consistentes com routers, fresadoras e outro equipamento CNC compativel.
Pontos-chave de selecao
- Verifique a compatibilidade do fuso ISO30, o contacto do cone e o hardware de retencao.
- Use uma pinça ER32 correspondente a haste da ferramenta e aperte-a com a chave correta.
- Verifique o comprimento de referencia, a folga e o envelope de trabalho antes da primeira troca de ferramenta.
- Equilibre o porta-ferramentas e o conjunto da ferramenta de corte para a velocidade de fuso pretendida.
- Confirme os requisitos de controlo da maquina, refrigeracao ou extracao de poeiras para a aplicacao.
Orientacoes de aplicacao e configuracao
Use o ISO30xER32x60 Porta-ferramentas de maquina de alta velocidade para operacoes compativeis de routing CNC, fresagem, furaçao ou maquinaçao de perfis. Mantenha a haste limpa e totalmente assente na pinça, sem encostar no fundo. Meça o batimento na ferramenta e faca um corte de teste conservador antes da producao. A velocidade de avanco, a profundidade de corte, a geometria da fresa e o estado do material influenciam a qualidade da superficie e a duracao da ferramenta.
Lista de verificacao de instalacao e manutencao
- Limpe o cone do fuso, o cone do porta-ferramentas, a pinça e a haste da ferramenta.
- Inspecione as roscas, as faces de contacto e os componentes de retencao quanto a danos.
- Instale a pinça ER32 correta e aperte de forma uniforme com o binario aprovado.
- Verifique o batimento, a folga e o comprimento da ferramenta apos cada troca de ferramenta.
- Pare se surgir vibracao, calor ou ruido invulgar durante a passagem de teste.
Seguranca e compatibilidade
Utilize este porta-ferramentas apenas em equipamento compativel e siga as instrucoes do fabricante da maquina. Use protecao ocular, auditiva e respiratoria conforme apropriado, mantenha as maos afastadas das partes rotativas e fixe a peca antes da maquinacao. Reveja Orientacoes da OSHA sobre protecao de maquinas para principios gerais de protecao. Para ajuda a confirmar os detalhes ISO30, ER32, comprimento de referencia e retencao, contacte JEEFOO Tools com o modelo da maquina e o desenho.
FAQ do ISO30xER32x60 Porta-ferramentas de maquina de alta velocidade
Que pinça este porta-ferramentas usa?
Foi concebido em torno de uma interface de pinça ER32. Selecione uma pinça que corresponda a haste da ferramenta e verifique a especificacao real do porta-ferramentas antes de usar.
Como confirmo se encaixa no meu fuso?
Compare o cone ISO30, o hardware de retencao, o comprimento de referencia e a folga da maquina com o manual do fuso ou com o desenho tecnico.
Como posso reduzir o batimento?
Limpe todas as superfices de contacto, assente a pinça corretamente, aperte de forma uniforme e verifique o conjunto completo com um indicador adequado.
O que devo verificar antes da operacao a alta velocidade?
Confirme o equilibrio, o comprimento da ferramenta, os limites de velocidade, a protecao e a fixacao da peca. Comece com um teste conservador e pare imediatamente se a vibracao ou o calor forem anormais.
Para um pedido de substituicao preciso, indique ISO30xER32x60 Porta-ferramentas de maquina de alta velocidade com o fuso, a pinça, o comprimento de referencia e os dados da maquina exigidos.
