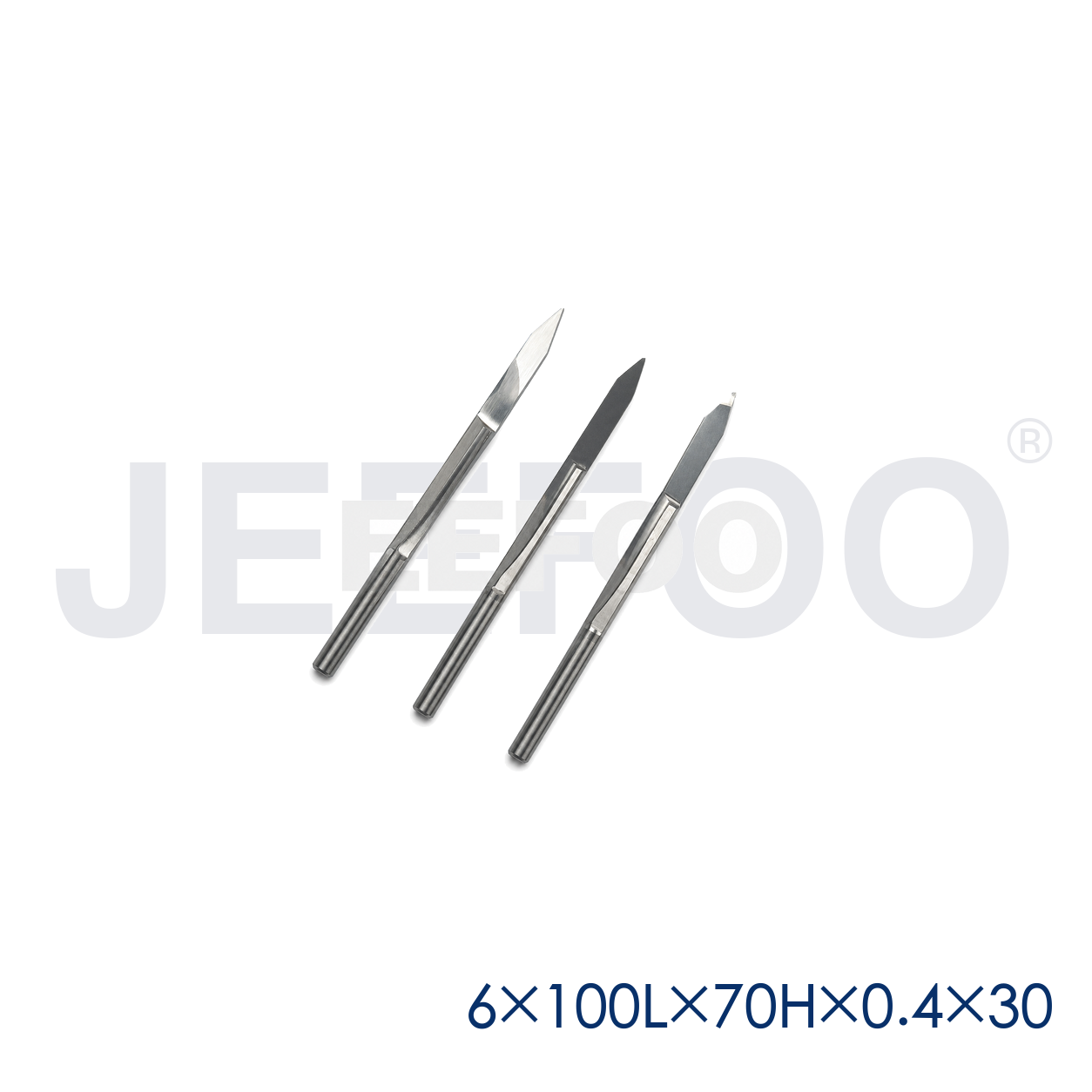

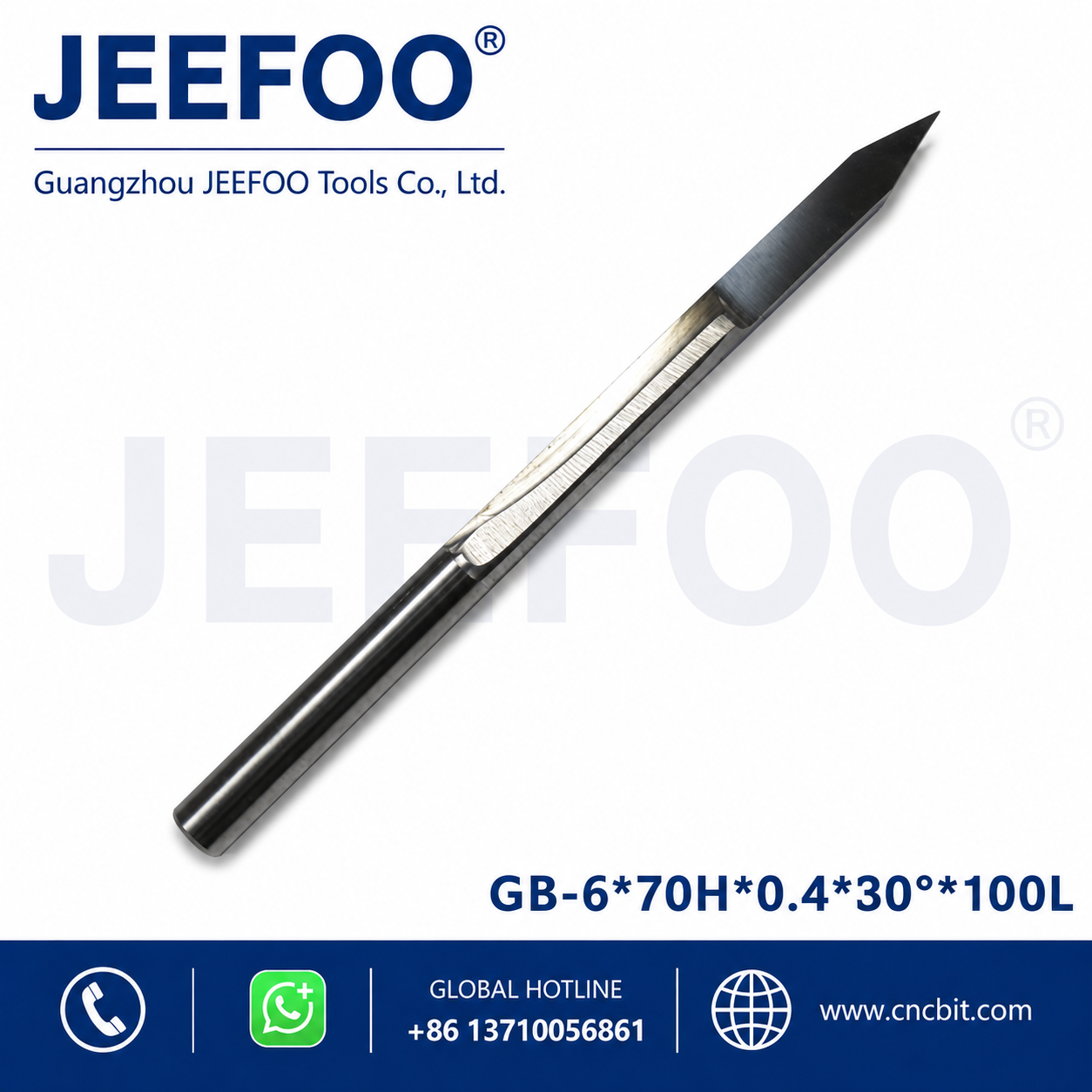

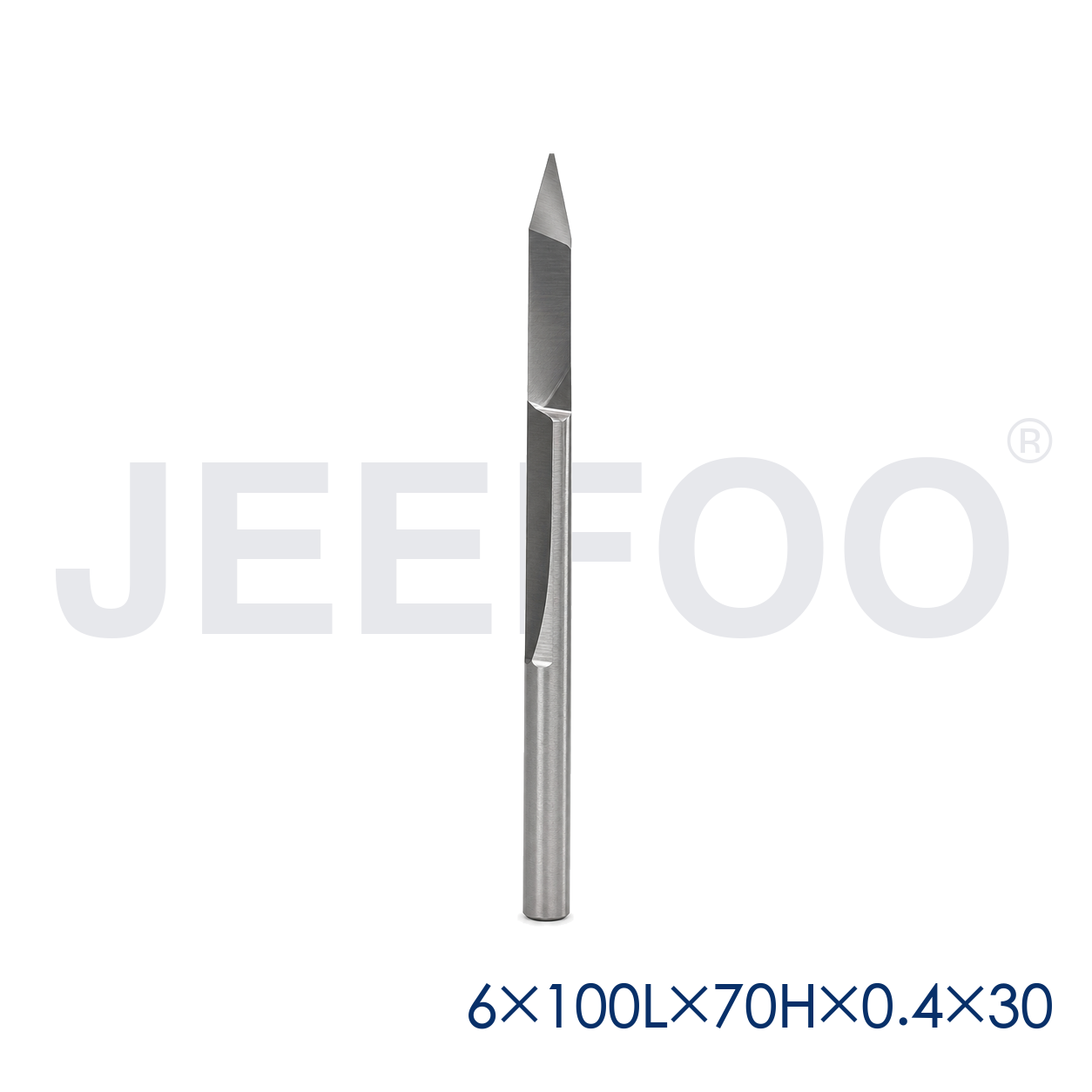

Fresa de gravação de fundo plano CEL longa: guia 6x100Lx70Hx0.4×30
A fresa de gravação de fundo plano CEL longa na configuração 6x100Lx70Hx0.4×30 foi concebida para escultura CNC em relevo profundo, letras detalhadas e elementos de fundo plano onde as ferramentas curtas normais não conseguem alcançar. A sua geometria alongada deve ser utilizada com fixação rígida da peça, baixo descentramento e parâmetros de corte conservadores.
- Haste nominal: 6 mm
- Comprimento total: 100 mm
- Referência de altura de corte: 70 mm
- Referência da ponta: 0.4 mm
- Referência do ângulo incluído: 30 graus
Confirme todas as dimensões com o desenho fornecido antes de encomendar ou definir os offsets CNC. As convenções de nomeação podem variar entre fornecedores, por isso o operador da máquina deve verificar a haste, a ponta, o ângulo, a altura de corte e o comprimento total.
Aplicações de escultura em relevo profundo
Uma fresa de gravação de fundo plano CEL longa pode criar letras profundas, relevos decorativos, detalhes de letreiros, canais e áreas estreitas de fundo plano em madeira compatível, MDF, contraplacado, acrílico e plásticos aprovados. O alcance longo facilita o acesso, mas também aumenta a alavanca sobre a fresa. Utilize apenas o comprimento exigido pela geometria real.
Rigidez e controlo do descentramento
Limpe a pinça, a porca, a haste e o cone do spindle antes da instalação. Prenda toda a área segura da haste, minimize o balanço e confirme que a pinça corresponde a 6 mm. Mesmo um pequeno descentramento torna-se significativo na ponta estreita, provocando vibração, linhas irregulares ou quebra.
Avanços, rotações e profundidade por passe
Comece com uma profundidade por passe reduzida e um avanço constante recomendado para a peça e para a máquina. Evite permanências no mesmo ponto, porque o atrito gera calor. Para trabalhos profundos, use percursos faseados de desbaste e acabamento em vez de exigir que a ponta fina remova todo o volume numa só passagem. Mantenha a extração contínua de pó ou aparas para que o recorte de resíduos não danifique a superfície.
Estratégia de percurso da ferramenta
- Desbaste cavidades grandes com uma fresa mais robusta sempre que possível.
- Deixe uma sobremetal controlada para acabamento com a ferramenta de gravação.
- Utilize entrada em rampa em vez de um mergulho reto e agressivo.
- Verifique a folga para todo o comprimento da ferramenta de 100 mm.
- Faça um teste curto antes da peça final.
Qualidade do fundo plano
A ponta estreita e o ângulo controlado ajudam a definir detalhes internos nítidos, enquanto a geometria de fundo plano favorece fundos de canal limpos. Uma mesa de sacrifício nivelada, um zero Z preciso e uma fixação rígida são essenciais. Se o fundo variar, inspecione a planicidade da superfície, o alinhamento do spindle, o descentramento da ferramenta e a fixação da peça antes de alterar o programa.
Fornecimento JEEFOO a partir de Guangzhou, China
A JEEFOO fornece ferramentas CNC de gravação e fresagem a partir de Guangzhou, China, para oficinas, distribuidores e utilizadores de equipamento. Os compradores devem indicar a notação completa 6x100Lx70Hx0.4×30, o material da peça, a profundidade necessária, o modelo da máquina e a quantidade. Consulte a gama de produtos JEEFOO para fresas relacionadas.
Inspeção e manutenção
Inspecione a fresa de gravação de fundo plano CEL longa com ampliação antes de cada trabalho de precisão. Remova a resina com um método seguro para carboneto, guarde a fresa separadamente e substitua-a se a ponta lascar ou se a qualidade da linha diminuir. Nunca toque numa fresa em rotação e siga sempre os requisitos de proteção e operação do fabricante da máquina CNC.
Perguntas frequentes
Porque usar uma ferramenta de gravação de alcance longo? Permite aceder a áreas de relevo profundo a que uma fresa curta não chega, desde que a rigidez e a folga se mantenham seguras.
Esta ferramenta deve remover todo o material de desbaste? Normalmente não. Uma fresa de desbaste mais robusta pode remover o grosso do material antes da passagem fina de gravação.
Como deve ser interpretado o detalhe 0.4×30? Trate-o como uma referência de ponta e ângulo, e depois confirme o desenho do fornecedor antes da programação.
Fresa de Gravação de Fundo Plano Cel Longa para Corte Estável em Relevo Profundo
Esta Fresa de Gravação de Fundo Plano Cel Longa foi desenvolvida para gravação precisa em V, detalhes de fundo plano e trabalhos CNC de relevo profundo. A geometria de corte alongada alcança áreas rebaixadas, enquanto o corpo em carboneto proporciona a rigidez necessária para linhas limpas, profundidade controlada e produção repetível.
Aplicação: acrílico, PVC, PE, nylon, painel compósito de alumínio, madeira de cortiça, placa bicolor, madeira dura, MDF e outros materiais comuns de gravação.
Descrição: A fresa de fundo plano em carboneto em forma de V é adequada para máquinas CNC router e máquinas de gravação para madeira. O carboneto de alta qualidade, a afiação de precisão e a aresta de corte polida favorecem uma entrada suave, remoção eficiente de aparas e uma experiência de corte fiável.
Vantagens: gravação de alta precisão, grande capacidade de remoção de aparas, escultura 2D e 3D eficiente, detalhes limpos de fundo plano e forte resistência ao desgaste. Utilize uma pinça rígida, minimize o balanço da ferramenta e confirme a velocidade do spindle e o avanço com um passe de teste antes da produção.
O perfil de alcance longo é especialmente útil para letreiros, painéis decorativos, escultura em relevo, ranhuras profundas e trabalhos detalhados em madeira. A extração correta de pó e a proteção da máquina ajudam a manter a qualidade de corte e a segurança na oficina.

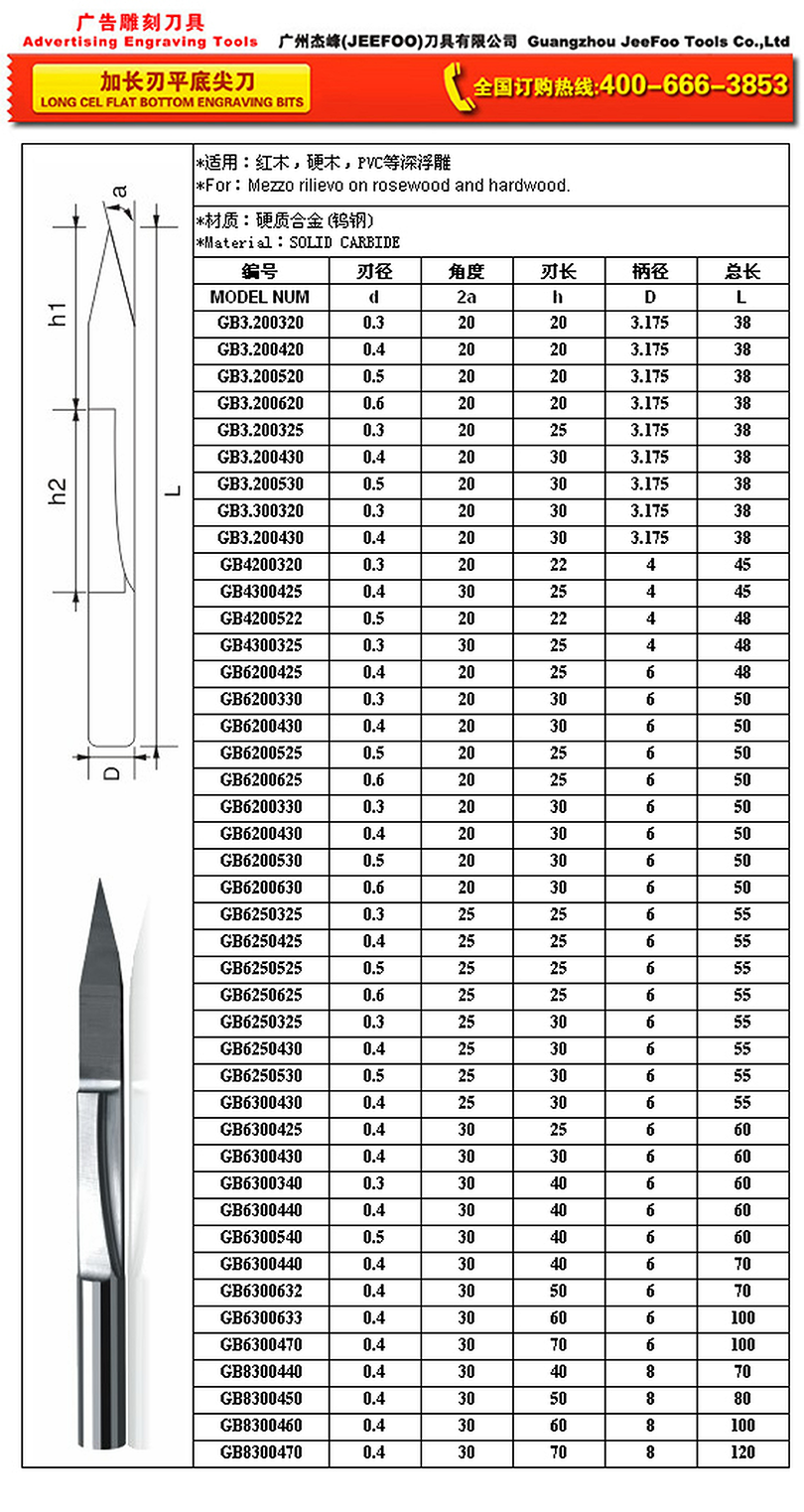

Tamanho: 6x100Lx70Hx0.4x30
