Como Funciona uma Fresa Cónica de Cinco Canais

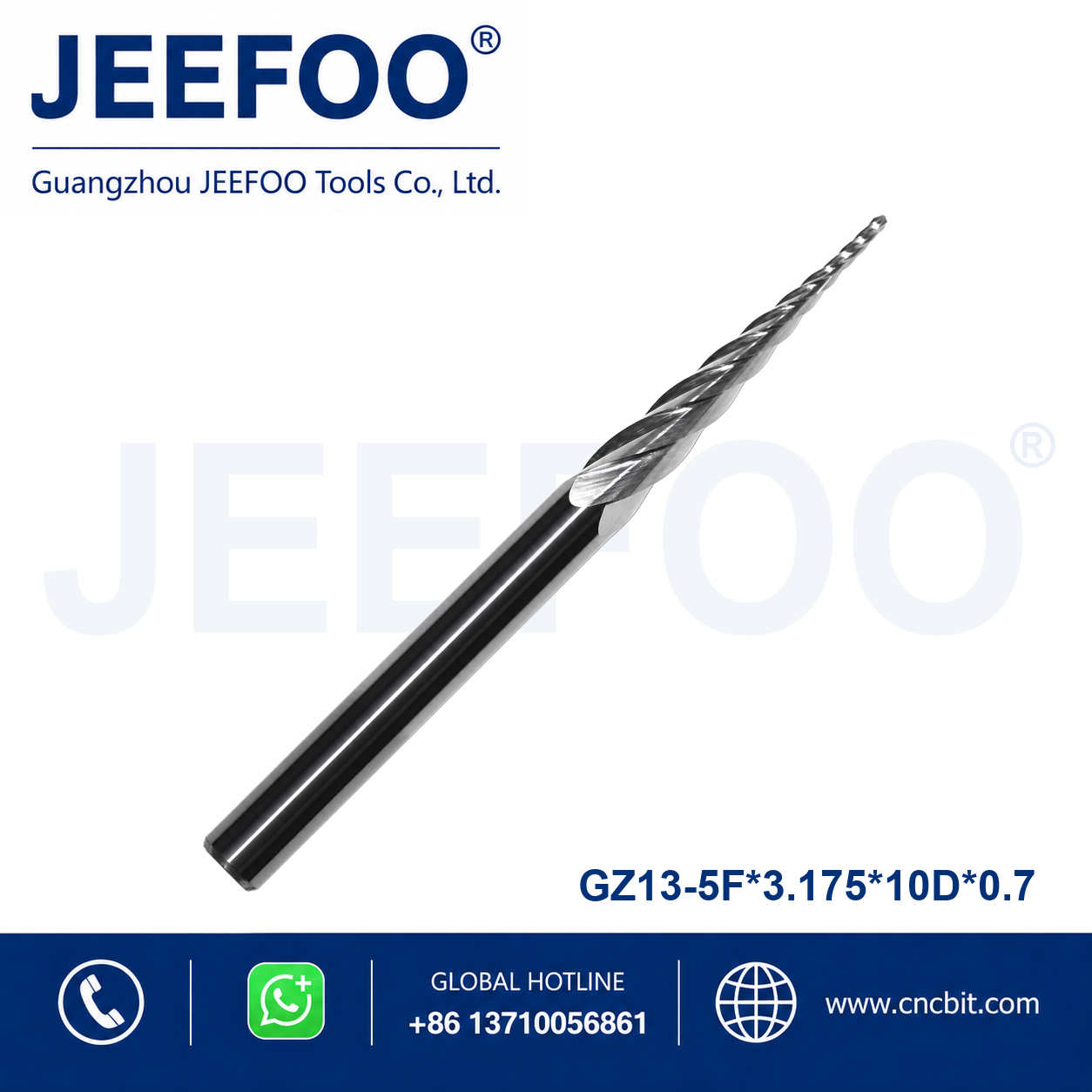

Uma fresa cónica de cinco canais utiliza um perfil de corte inclinado para maquinar paredes inclinadas, superfícies com ângulo de saída, rebaixos profundos e cavidades contornadas que não podem ser produzidos de forma eficiente com uma fresa reta. Este desenho espiral de cinco canais combina uma haste de 3.175 mm, inclinação de 10 graus e dimensão da ponta de 0.7 mm. Confirme todas as dimensões no desenho e no porta-ferramenta antes de maquinar.
Geometria de Corte Espiral de Cinco Canais
Cinco arestas de corte podem proporcionar um acabamento estável e distribuir a carga de corte quando o espaço para a apara, a potência do veio e o avanço são corretamente combinados. As ranhuras espirais ajudam a conduzir as aparas para longe da zona de corte ativa. Como a ferramenta tem uma altura de trabalho grande, a rigidez da montagem e o engate controlado são especialmente importantes. A ponta de 0.7 mm cria uma transição arredondada em vez de um ponto afiado, ajudando a acabar detalhes curvos e cantos internos.
A inclinação de 10 graus deve ser incluída na definição da ferramenta no CAM para que o ângulo de parede programado corresponda ao cortador real. Não substitua por uma ferramenta reta ou com outra inclinação sem recalcular o percurso. Verifique a folga na parte mais larga da cabeça e ao longo da haste, especialmente em cavidades profundas onde paredes próximas podem interferir com a ferramenta ou o porta-ferramenta.
Aplicações para Fresagem CNC Profunda
Uma fresa cónica de cinco canais pode ser usada em aplicações compatíveis de madeira, compósitos, plástico, moldes, padrões e relevos 3D que exijam ângulo de saída ou superfícies fluidas. As tarefas típicas incluem cavidades cónicas, paredes laterais curvas, painéis esculpidos, gravação em relevo de grandes dimensões e passes de acabamento. A compatibilidade do material e os parâmetros finais devem ser confirmados para a peça real, a máquina e o revestimento ou preparação da aresta da ferramenta.
Remova o excesso de material com uma ferramenta de desbaste adequada sempre que possível e depois deixe uma margem consistente para o passe de acabamento cónico. Uma margem controlada reduz mudanças súbitas na carga de corte ao longo do perfil cónico estreito. Use um passo lateral escolhido para o acabamento superficial, o raio da ferramenta e o tempo de produção necessários, e verifique o resultado em sucata ou numa peça de teste.
Montagem, Excentricidade e Fixação
Limpe a pinça, a porca e o cone do veio antes de montar a fresa. Prenda apenas a haste reta e mantenha o balanço no mínimo necessário para garantir a folga. Ferramentas de grande alcance amplificam a excentricidade e a vibração, por isso inspecione o porta-ferramenta e meça a excentricidade quando a precisão for importante. Fixe a peça para evitar levantamento e movimento e simule depois o percurso da ferramenta acima da peça antes de cortar.
Comece com velocidade, avanço, profundidade axial e engate radial conservadores, com base nas orientações da ferramenta, da máquina e do fornecedor do material. Ajuste um fator de cada vez enquanto monitoriza o som, a forma da apara e a qualidade da superfície. As aparas e o pó devem sair da zona de corte; a recirculação pode aumentar o calor, o desgaste e a deflexão. Pare se surgir vibração e reveja o balanço, o estado do porta-ferramenta e o engate antes de continuar.
Controlo de Qualidade e Vida da Ferramenta
Inspecione o primeiro ângulo de parede maquinado, o raio da ponta e a profundidade usando o método especificado no desenho. Registe o porta-ferramenta, o comprimento de medição, a velocidade do veio, o avanço, a profundidade, o passo lateral e a margem de acabamento para um processo validado. Substitua a fresa quando o desgaste, a acumulação de material ou arestas lascadas começarem a afetar o acabamento superficial ou a geometria. Inspecione sempre a ferramenta após uma colisão.
Suporte JEEFOO a partir de Guangzhou, China
A JEEFOO fornece ferramentas de corte CNC a partir de Guangzhou, China para distribuidores, oficinas e projetos OEM. Os compradores podem rever relacionados fresas para router CNC e indicar o material, o desenho, a máquina, o porta-ferramenta e o acabamento pretendido ao pedir a confirmação da especificação 3.175×10°x0.7. Para o planeamento do processo, consulte recursos estabelecidos de conhecimento de fresagem e o fabricante da máquina.
Perguntas Frequentes
O que significa a especificação de 10 graus? Indica o ângulo de inclinação projetado. Introduza a geometria exata no CAM e confirme como o fornecedor define o ângulo antes de programar.
Porque é importante a rigidez? A grande altura de trabalho aumenta a alavanca, por isso uma baixa excentricidade, um balanço prático curto e uma fixação estável são essenciais.
O que indica R2? Descreve uma dimensão da ponta de 0.7 mm que cria uma transição arredondada em vez de um ponto afiado.

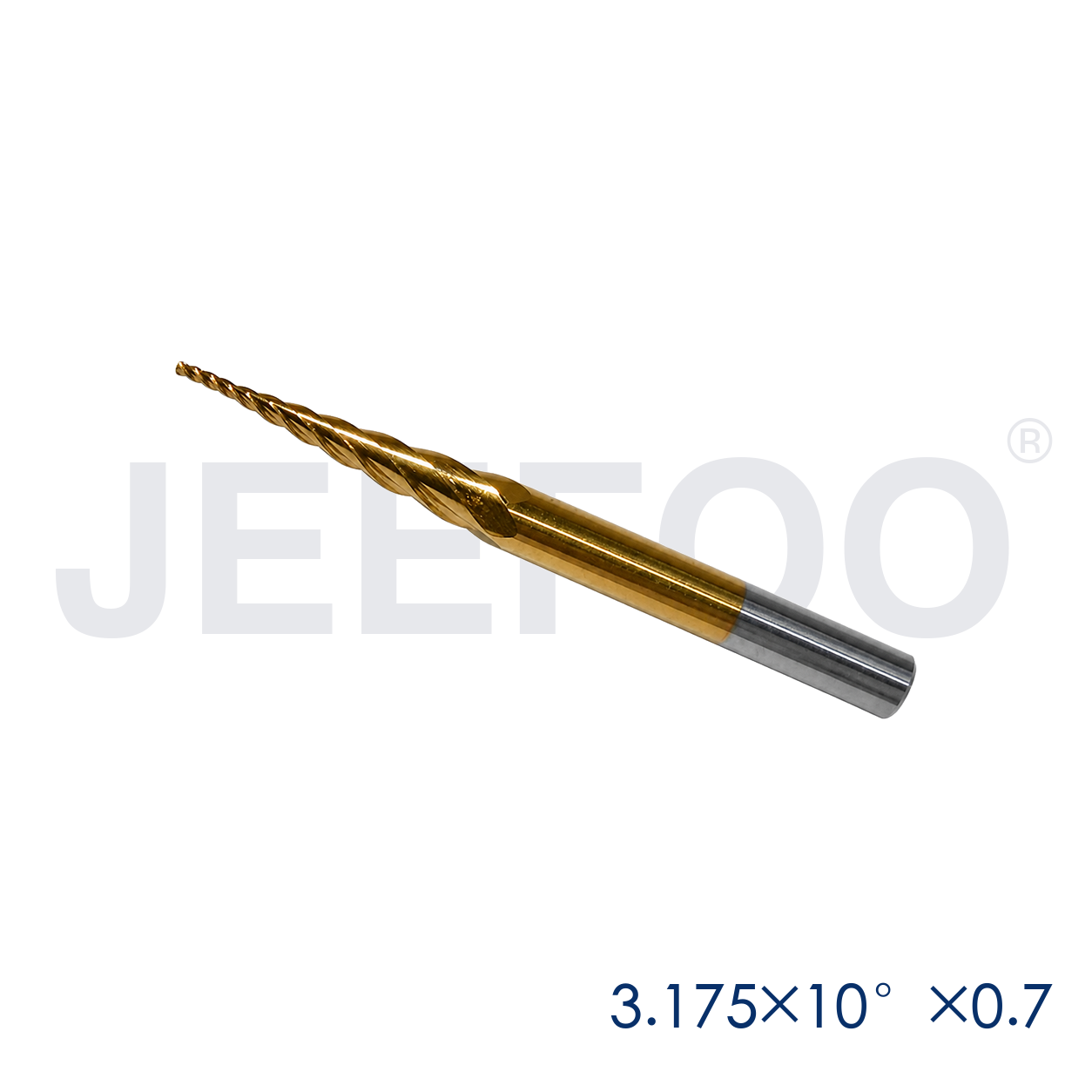

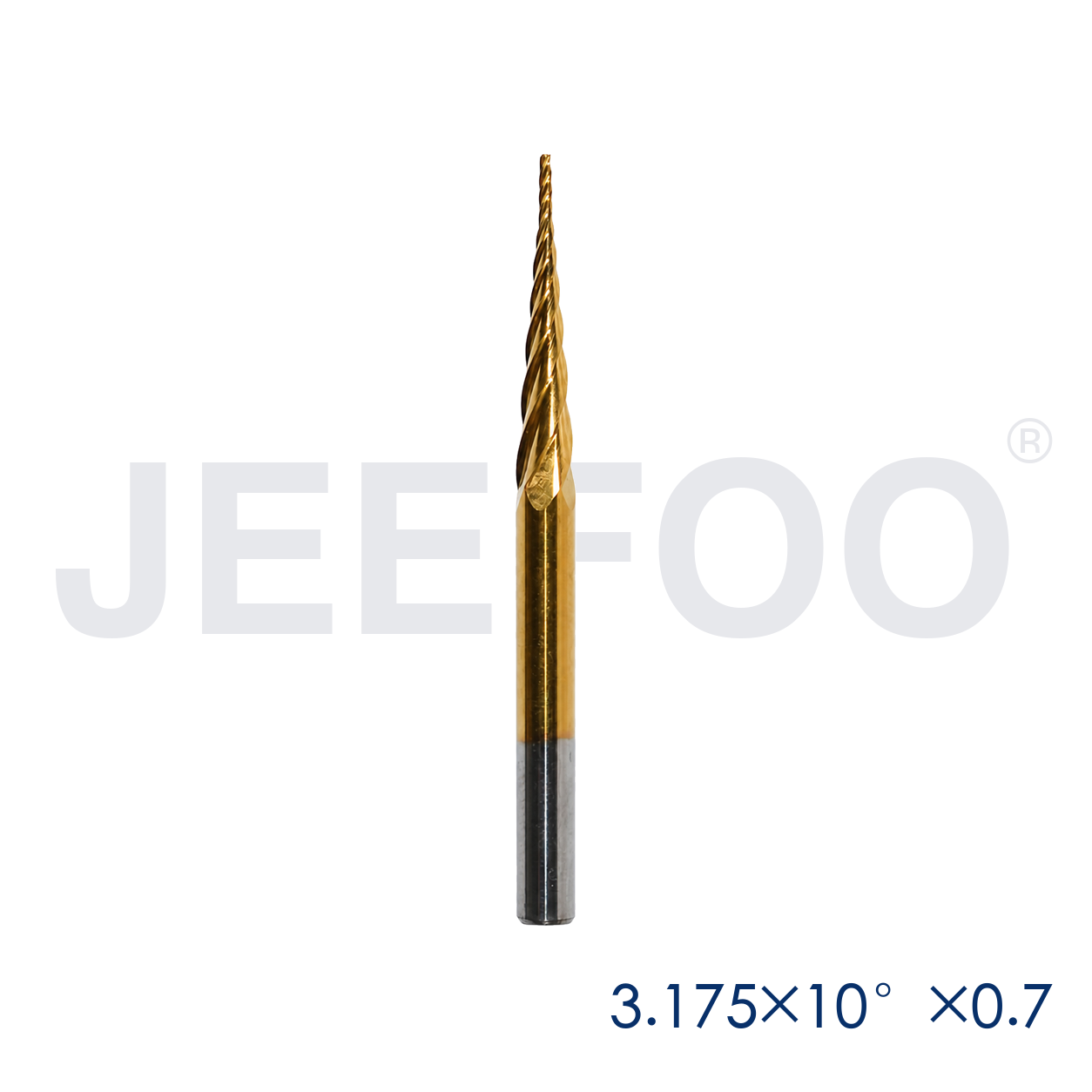

fresa cónica de cinco canais com revestimento dourado foi concebida para uma maquinagem CNC estável, corte limpo e desempenho fiável da ferramenta.
<fresa cónica de cinco canais com revestimento dourado Aplicações CNC
!– wp:paragraph –>A geometria cónica de cinco canais suporta trabalhos detalhados de escultura CNC e gravação controlada.
Adequada para gravação profissional, fresagem e processamento de precisão com equipamento CNC.
Dimensão: 3.175x10°x0.7
