Como funciona uma fresa cónica
Uma fresa cónica utiliza um perfil de corte angular para maquinar paredes inclinadas, superfícies com saída, relevos profundos e cavidades contornadas que não podem ser produzidos de forma eficiente com uma fresa reta. Este design espiral de três cortes combina um tamanho nominal de 16 mm, 65 mm de altura de trabalho, 120 mm de comprimento total, conicidade de 4 graus e raio de ponta R2. Confirme todas as dimensões com o desenho e o porta-ferramentas antes da maquinação.
Geometria de corte espiral de três cortes
Três arestas de corte podem proporcionar um acabamento estável e distribuir a carga de corte quando o espaço para a apara, a potência do spindle e o avanço estão corretamente ajustados. As hélices espirais ajudam a orientar as aparas para longe da zona de corte ativa. Como a ferramenta tem uma grande altura de trabalho, a rigidez da montagem e o engate controlado são especialmente importantes. A ponta R2 cria uma transição arredondada em vez de uma ponta viva, ajudando no acabamento de detalhes curvos e cantos internos.
A conicidade de 4 graus deve ser incluída na definição da ferramenta no CAM para que o ângulo de parede programado corresponda à ferramenta real. Não substitua por uma ferramenta reta ou com conicidade diferente sem recalcular o percurso da ferramenta. Verifique a folga na parte mais larga da cabeça e ao longo da haste, especialmente em cavidades profundas onde paredes próximas podem interferir com a ferramenta ou com o porta-ferramentas.
Aplicações para fresagem CNC profunda
Uma fresa cónica pode ser utilizada em aplicações compatíveis de madeira, compósitos, plásticos, moldes, modelos e relevos 3D que exijam superfícies com saída ou fluidas. As tarefas típicas incluem bolsas cónicas, paredes laterais curvas, painéis esculpidos, gravação de grandes relevos e passagens de acabamento. A compatibilidade do material e os parâmetros finais devem ser confirmados para a peça real, a máquina e o revestimento ou a preparação do gume da ferramenta.
Remova o excesso de material com uma ferramenta de desbaste adequada sempre que possível e deixe depois uma sobremetal uniforme para a passagem de acabamento com a fresa cónica. Uma sobremetal controlada reduz alterações bruscas na carga de corte ao longo dos 65 mm de altura de trabalho. Utilize um stepover selecionado para o acabamento superficial, o raio da ferramenta e o tempo de produção pretendidos, e verifique o resultado em material de teste ou num componente de ensaio.
Configuração, batimento e fixação da peça
Limpe a pinça, a porca e o cone do spindle antes de montar a ferramenta. Prenda apenas a haste reta e mantenha a saída no mínimo necessário para garantir folga. Ferramentas de longo alcance amplificam o batimento e a vibração, por isso inspecione o porta-ferramentas e meça o batimento quando a precisão for importante. Fixe a peça contra elevação e movimento e depois simule o percurso da ferramenta acima da peça antes de cortar.
Comece com velocidade, avanço, profundidade axial e engate radial conservadores, com base nas orientações do fornecedor da ferramenta, da máquina e do material. Ajuste um fator de cada vez enquanto monitoriza o som, a forma da apara e a qualidade da superfície. As aparas e o pó têm de sair da zona de corte; o recorte de aparas pode aumentar o calor, o desgaste e a deflexão. Pare se surgir chatter e reveja a saída, o estado do porta-ferramentas e o engate antes de continuar.
Controlo de qualidade e vida útil da ferramenta
Inspecione o primeiro ângulo de parede maquinado, o raio da ponta e a profundidade utilizando o método especificado no desenho. Registe o porta-ferramentas, o comprimento de medição, a velocidade do spindle, o avanço, a profundidade, o stepover e a sobremetal de acabamento para um processo comprovado. Substitua a ferramenta quando o desgaste, a acumulação de material ou arestas lascadas começarem a afetar o acabamento superficial ou a geometria. Inspecione sempre a ferramenta após uma colisão.
Apoio JEEFOO a partir de Guangzhou, China
A JEEFOO fornece ferramentas de corte CNC a partir de Guangzhou, China para distribuidores, oficinas e projetos OEM. Os compradores podem consultar fresas CNC e fornecer o material, o desenho, a máquina, o porta-ferramentas e o acabamento exigido ao solicitar a confirmação da especificação 16x65Hx120Lx4°xR2. Para o planeamento do processo, consulte recursos de referência sobre fresagem e o fabricante da máquina.
Perguntas frequentes
O que significa a especificação de 4 graus? Identifica o ângulo de conicidade previsto. Introduza a geometria exata no CAM e confirme como o fornecedor define o ângulo antes de programar.
Porque é que a rigidez é importante? A grande altura de trabalho aumenta a alavanca, por isso baixo batimento, saída prática curta e fixação estável da peça são essenciais.
O que indica R2? Indica um raio de ponta de 2 mm que cria uma transição arredondada em vez de uma ponta viva.
fresa cónica espiral de três cortes foi concebida para maquinação CNC estável, corte limpo e desempenho fiável da ferramenta.
<Aplicações CNC da fresa cónica espiral de três cortes
!– wp:paragraph –>Três arestas de corte e a geometria cónica são adequadas para gravação em relevo e gravação de precisão.
Adequada para gravação profissional, fresagem e processamento de precisão com equipamento CNC.

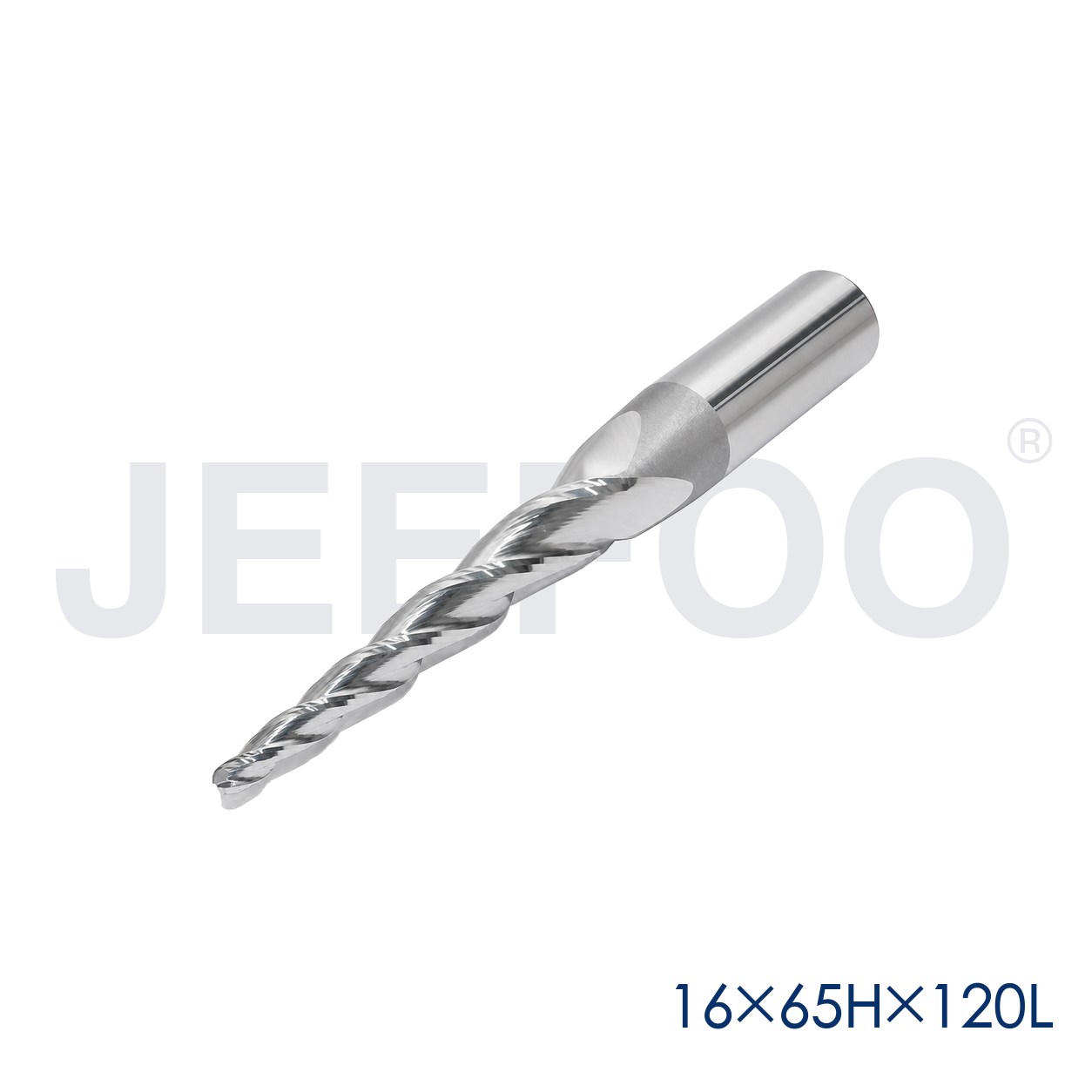

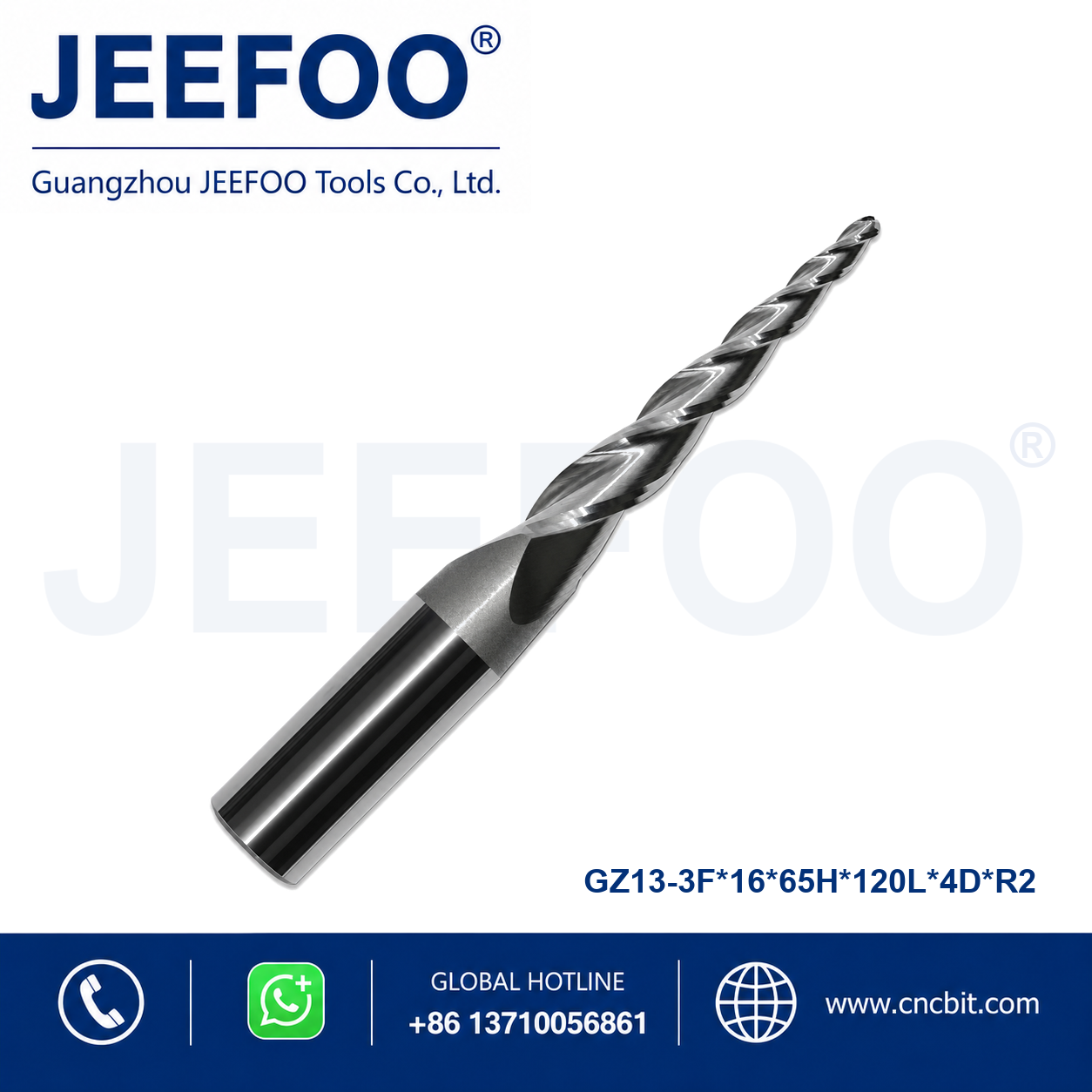

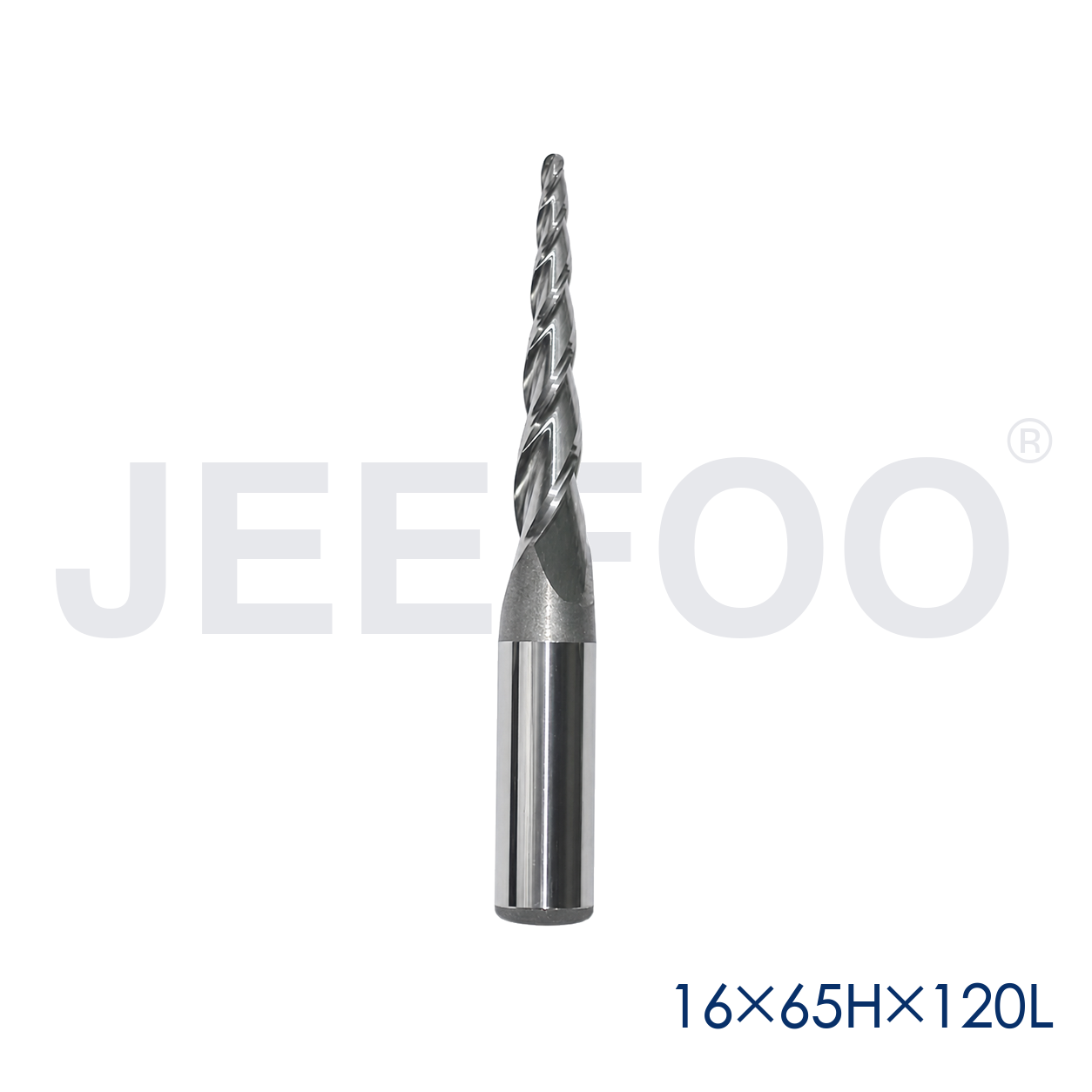

Tamanho: 16x65Hx120Lx4°xR2
