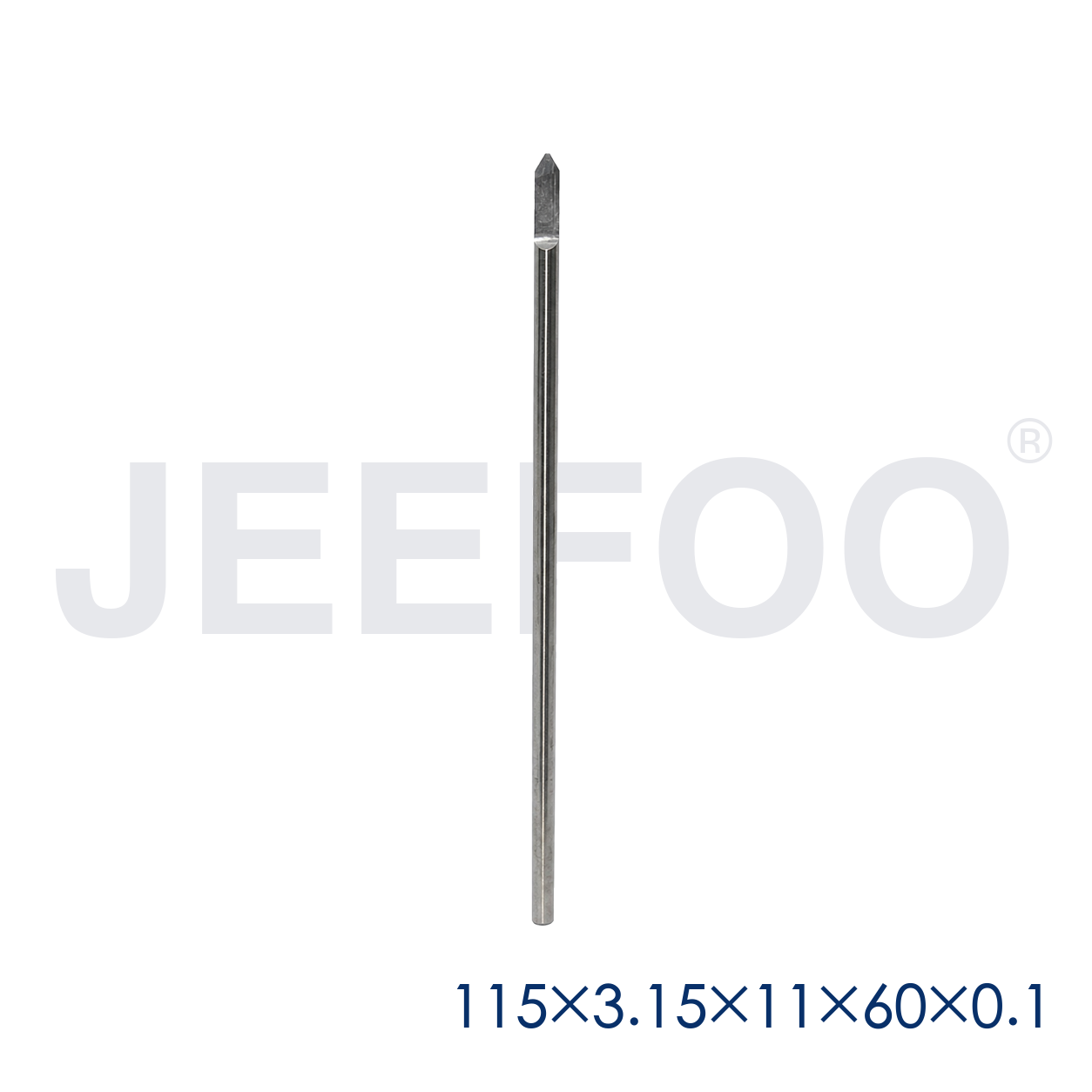

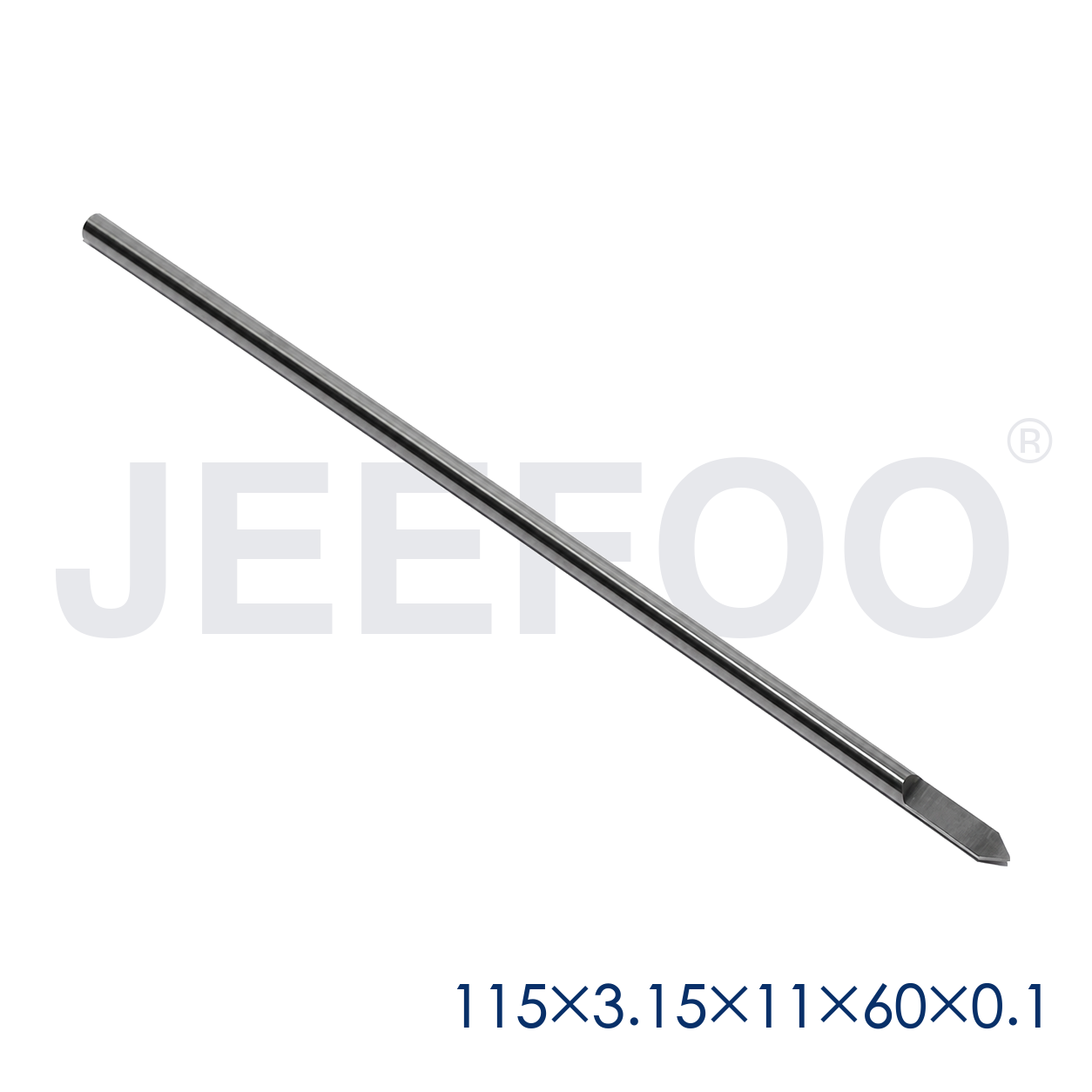

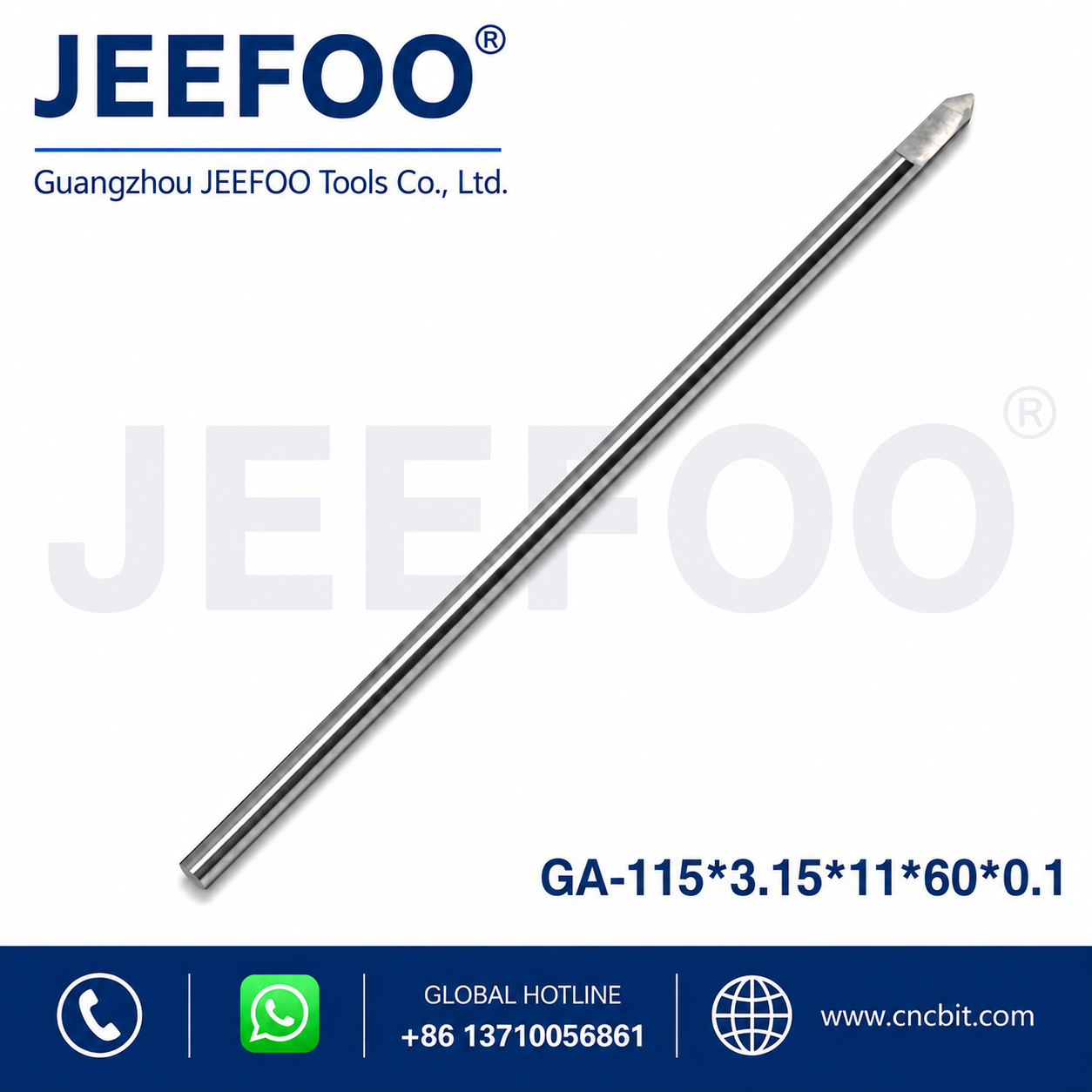

Broca de gravação de fundo plano 115×3.15x11x60x0.1 é uma ferramenta de precisão em metal duro integral para gravação de PCB, gravação de linhas finas, letras, fresagem de isolamento e marcação CNC detalhada. A geometria de longo alcance facilita o acesso a áreas rebaixadas, enquanto a ponta de fundo plano pode criar linhas de largura controlada quando o spindle, o batimento, a profundidade programada e a fixação da peça estão corretamente definidos.
Broca de gravação de fundo plano 115×3.15x11x60x0.1 Aplicações
Os usos típicos incluem isolamento de cobre em PCB, prototipagem de placas de circuito, placas de identificação, caracteres pequenos, linhas decorativas, painéis de plástico, placas de resina, compósitos de madeira e outros materiais de gravação compatíveis. Antes da produção, faça um corte de teste em material de sobra, porque a largura da linha é afetada pelo tamanho da ponta, ângulo incluído, profundidade real de corte, batimento do spindle e planicidade da superfície.
A especificação 115×3.15x11x60x0.1 deve ser confirmada com o desenho do produto e com os requisitos da máquina. Ela identifica a geometria da ferramenta encomendada, incluindo o perfil de 115 graus e os valores dimensionais principais. Verifique a haste, a secção de corte, o comprimento total e a ponta de 0,1 mm antes da fixação, especialmente ao substituir uma fresa já utilizada num processo de PCB calibrado.
Preparação CNC de Precisão
- Limpe a pinça, o porta-ferramenta e a haste em metal duro antes da instalação.
- Mantenha a projeção da ferramenta apenas com o comprimento necessário para o trabalho.
- Verifique o batimento do spindle com um indicador adequado.
- Nivele a superfície de trabalho ou use mapeamento de altura para gravação de PCB.
- Comece com uma passagem de teste superficial e inspecione a largura real da linha.
- Use extração de poeiras ou fluxo de ar adequado ao material de trabalho.
As pontas pequenas de fundo plano são sensíveis à vibração e a carga excessiva de penetração. Uma fixação rígida, uma saliência efetiva curta e um spindle estável são essenciais. Se o corte ficar mais largo de um lado, verifique a planicidade da placa, o batimento da ferramenta e a calibração do eixo Z antes de alterar a velocidade ou o avanço.
Orientação sobre Qualidade de Corte e Parâmetros
Use uma profundidade conservadora no primeiro teste. Aumente o avanço, a rotação do spindle ou o envolvimento apenas depois de verificar o sulco, a formação de aparas ou pó e o estado da ferramenta. Para isolamento de PCB, o objetivo é remover o percurso de cobre necessário sem cortar desnecessariamente fundo no substrato. Para plásticos e placas de resina, controle o calor e elimine os detritos para que o material não adira ao gume de corte.
A geometria de gravação com fundo plano pode fornecer uma base de sulco mais consistente do que uma ponta em V afiada em aplicações selecionadas, mas o resultado final depende do percurso programado e do estado real da ponta. Inspecione a fresa com ampliação para detetar lascas, desgaste ou acumulação. Substitua-a se o dano alterar a largura do sulco, o isolamento elétrico ou o acabamento da superfície.
Saiba mais sobre placa de circuito impresso construção e porque a remoção controlada de cobre é importante na fresagem de protótipos. Siga sempre os requisitos de proteção, extração e operação segura do fabricante da máquina.
Fornecimento JEEFOO a partir de Guangzhou, China
A JEEFOO fabrica e fornece ferramentas de gravação CNC em metal duro a partir de Guangzhou, China, para distribuidores, oficinas e utilizadores industriais. A inspeção dimensional e as verificações do gume de corte ajudam a manter encomendas repetidas consistentes. Visite o site de ferramentas de corte CNC da JEEFOO, ou envie o desenho, o material de trabalho, a máquina, o spindle, a largura de linha necessária e a quantidade para confirmação da especificação.
Inspeção e Operação Segura
Nunca aperte na secção de corte. Pare completamente o spindle antes de trocar a ferramenta, use proteção ocular adequada e mantenha as proteções e a extração em funcionamento. Uma broca de gravação longa e fina pode partir se cair, for excessivamente saliente ou entrar demasiado agressivamente. Retire a ferramenta após qualquer colisão e inspecione-a antes de a reutilizar.
Broca de gravação de fundo plano 115×3.15x11x60x0.1 FAQ
Para que serve esta fresa de fundo plano?
É usada para isolamento fino de PCB, letras, marcação e gravação detalhada, quando são necessárias largura de linha controlada e uma base de sulco plana.
Porque devo fazer um corte de teste?
A largura real do sulco depende da profundidade, do estado da ponta, do ângulo, do batimento do spindle e da planicidade da superfície. Um corte de teste confirma o resultado antes da produção.
Que informações ajudam a JEEFOO a confirmar uma encomenda?
Forneça a especificação completa 115×3.15x11x60x0.1, o desenho, o material de trabalho, o tipo de máquina, o spindle, a profundidade de gravação necessária, a largura de linha e a quantidade.
