Aplicacoes da Broca PCB JF de carboneto macico 1.25x12x38.1L
A broca pode ser usada para furos de montagem em PCB, aberturas para componentes, gabaritos, paineis eletronicos, pequenas pecas de plastico e trabalhos de producao de precisao. A sua construcao em carboneto macico oferece rigidez e resistencia ao desgaste para perfuracoes repetidas, enquanto a haste de 3,175 mm e compativel com equipamentos comuns de perfuracao e gravacao de PCB.
A qualidade do furo depende do desvio radial do eixo, do apoio na entrada, da fixacao da peca, da evacuacao das aparas e do estado das arestas de corte. A Broca PCB JF de carboneto macico 1.25x12x38.1L deve ser verificada contra o desenho e a pilha de placas antes da producao, porque o comprimento da fresa nao e o mesmo que a profundidade de perfuracao recomendada para todos os materiais.
Configuracao da maquina e procedimento de perfuracao
- Limpe a pinca e a haste de 3,175 mm antes da instalacao.
- Mantenha a projecao da ferramenta o mais curta possivel para reduzir o desvio radial e a flexao.
- Apoie a peca com um material de entrada e de suporte adequado.
- Confirme as coordenadas programadas, a profundidade de perfuracao e a altura segura de retracao.
- Utilize uma extracao de poeiras eficaz ou fluxo de ar para as aparas finas.
- Inspecione os primeiros furos quanto ao diametro, ao breakout e ao estado da parede.
Em controlo numerico computorizado de perfuracao, a repetibilidade resulta de coordenadas precisas, de um fuso estavel e de um posicionamento consistente da placa. Um movimento lateral brusco pode partir uma pequena broca de carboneto, pelo que o ciclo programado deve entrar e retrair no eixo do furo. A estrategia de pecking, o avanço e a velocidade do fuso devem ser selecionados para o material e para a maquina, e nao copiados de um trabalho nao relacionado.
Material de PCB e qualidade do furo
O FR-4 e laminados semelhantes contem reforco de vidro abrasivo que pode desgastar as arestas de corte. Mancha de resina, breakout de fibra de vidro ou furos sobredimensionados podem indicar uma broca gasta, desvio radial excessivo ou parametros inadequados. Uma placa de suporte limpa apoia a superficie de saida, enquanto a altura correta da pilha ajuda a evitar que a fresa fique sobrecarregada com poeiras.
Para pecas de plastico e resina, o calor deve ser controlado para que o furo nao amoleca nem feche atras da broca. Pecas finas compativeis de metais nao ferrosos requerem uma configuracao rigida e lubrificacao ou ar adequados. Teste sempre o processo em material de amostra antes de maquinar placas valiosas ou conjuntos de producao.
Suprimento JEEFOO a partir de Guangzhou, China
A JEEFOO fabrica e fornece ferramentas de perfuracao e gravacao em carboneto para PCB a partir de Guangzhou, China, para distribuidores, oficinas de eletronica e compradores industriais. As verificacoes dimensionais e a inspecao das arestas de corte ajudam a manter a consistencia das especificacoes. Os compradores podem explorar produtos relacionados no site de ferramentas de corte CNC da JEEFOO ou fornecer uma tabela de furos, o material da placa e os detalhes da maquina para avaliacao da aplicacao.
Inspecao, Armazenamento e Seguranca
Manuseie a broca pela haste e proteja a ponta de corte contra impactos. Guarde as ferramentas separadamente para que as arestas de carboneto nao se toquem. Substitua a broca se a ponta estiver lascada, se o diametro do furo mudar ou se o breakout aumentar. Pare completamente o fuso antes de trocar ferramentas, use protecao ocular e siga os requisitos do fabricante da maquina relativos a protecao, extracao e limites do fuso.
FAQ da Broca PCB JF de carboneto macico 1.25x12x38.1L
O que identificam as dimensoes?

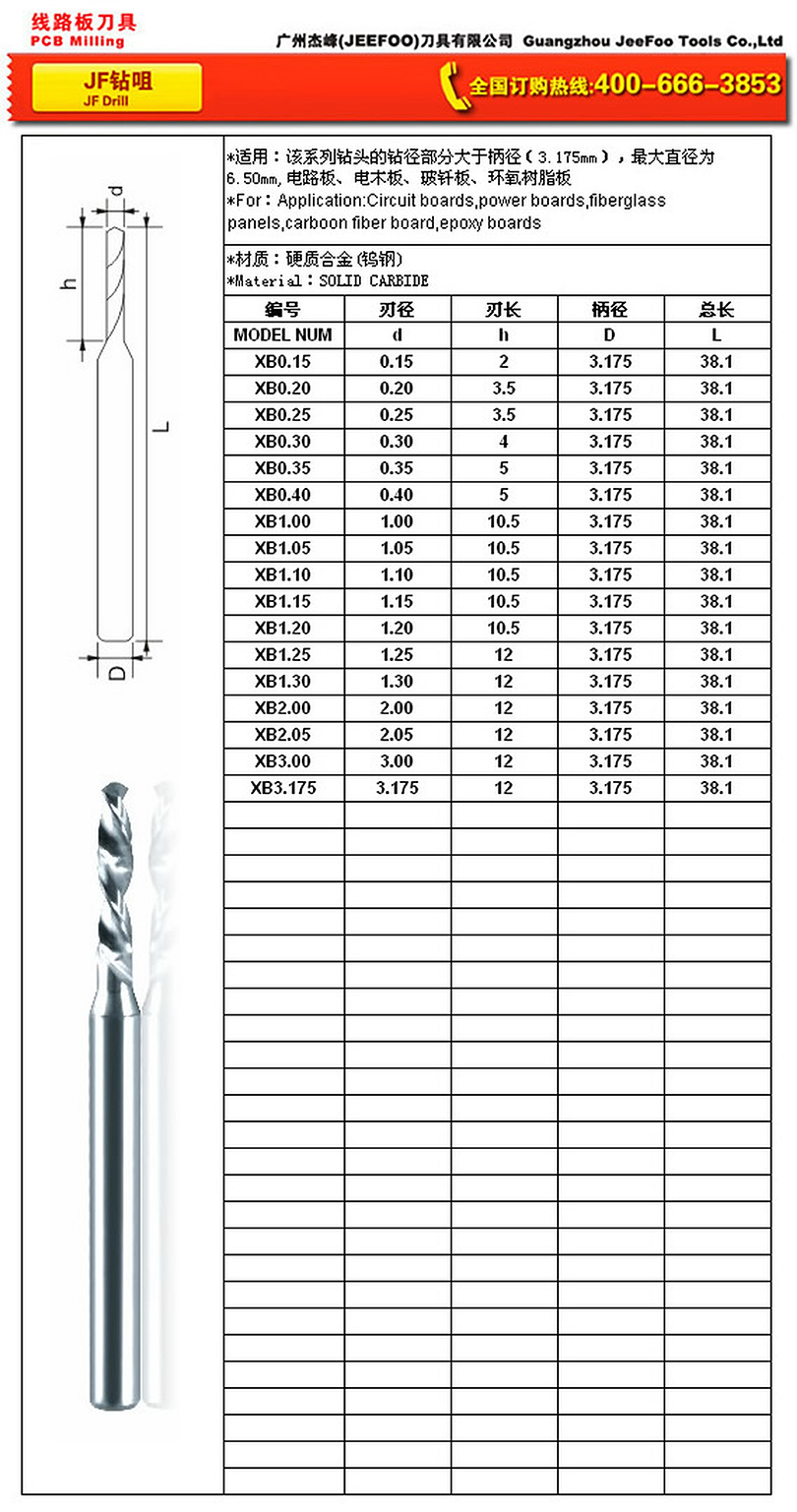

Identificam um diametro de corte de 1,25 mm, um comprimento de corte de 12 mm e um comprimento total de 38,1 mm. A haste e de 3,175 mm.
Porque e importante o desvio radial do fuso?
O desvio radial faz com que a ponta de corte descreva uma orbita em vez de rodar concentricamente, o que pode alargar furos, aumentar o desgaste e partir uma pequena broca de carboneto.
Que informacao deve ser fornecida para uma encomenda?
Forneca o diametro do furo, o material da placa, a altura da pilha, o tipo de maquina, a necessidade de haste, a quantidade e as condicoes de producao previstas.
— wp:heading –>Descricao do Produto

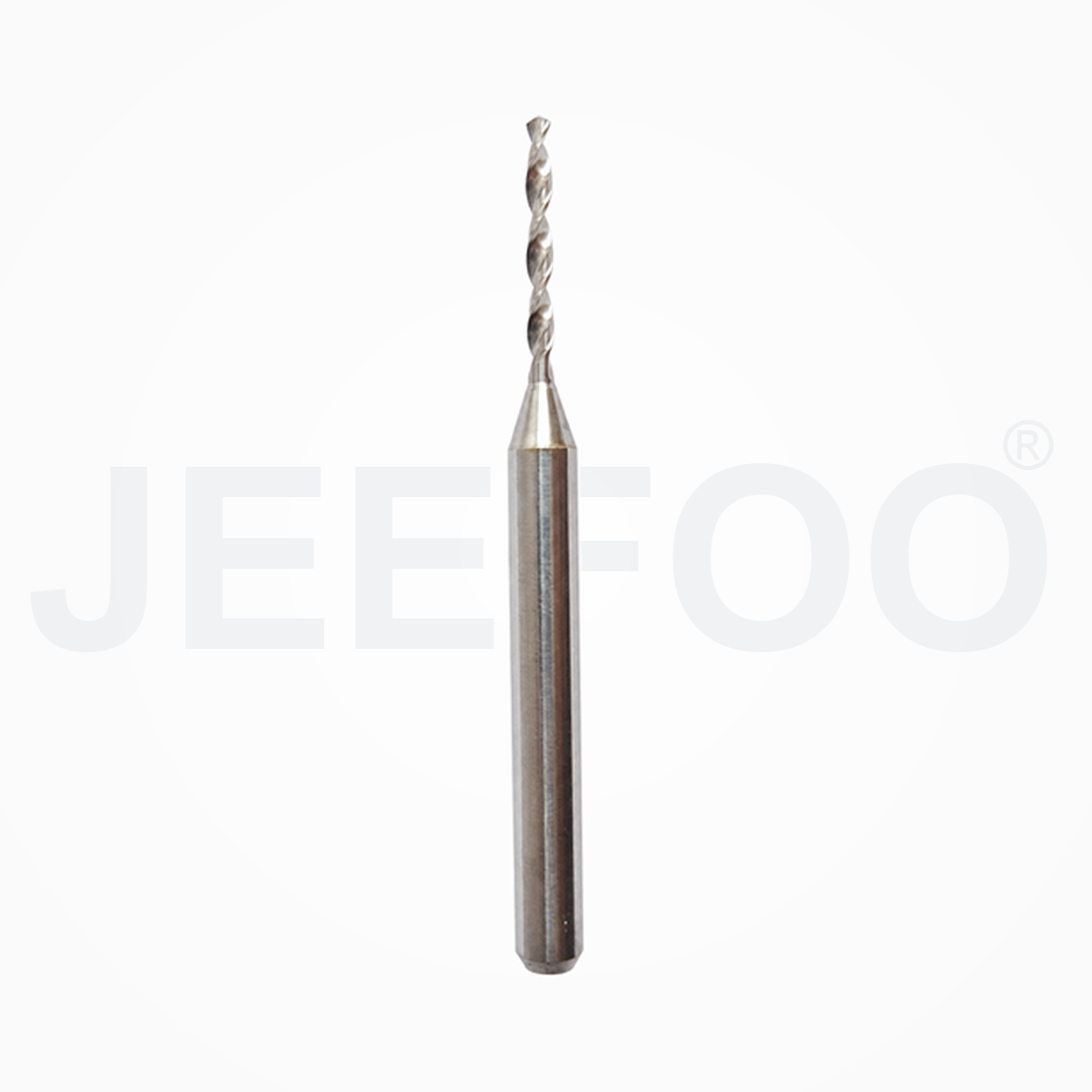

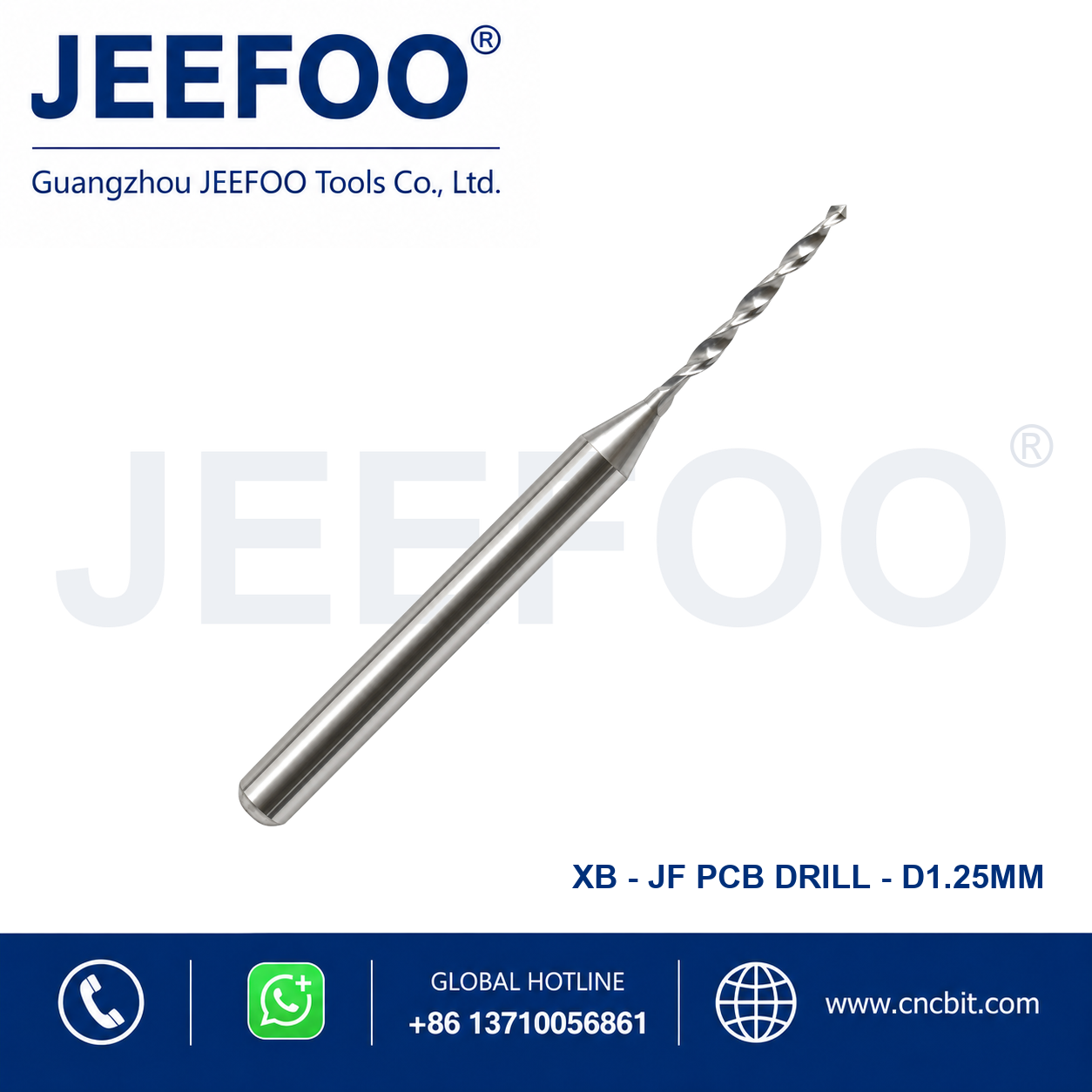

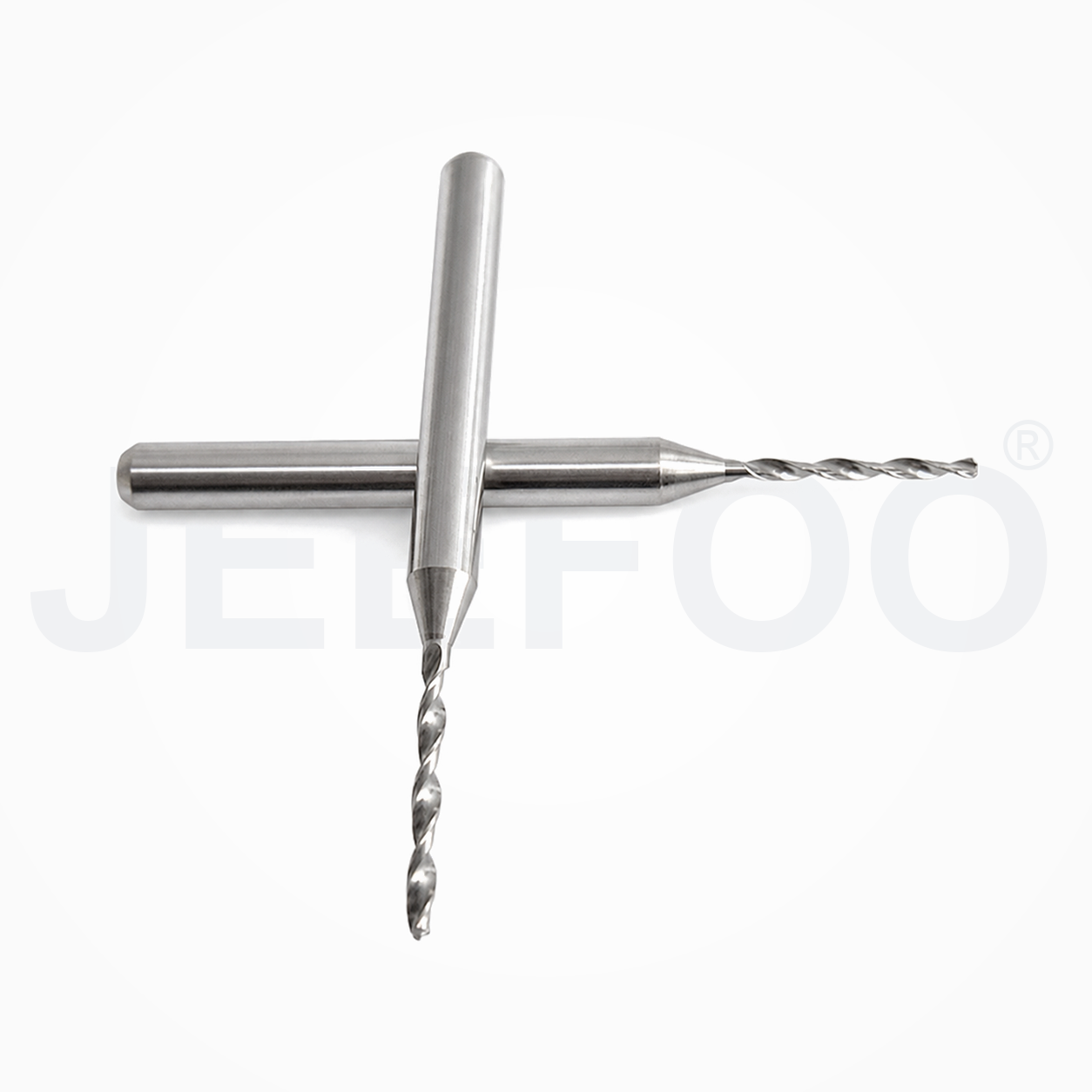

Esta broca PCB JF de carboneto macico 1.25x12x38.1L tem um diametro de corte de 1,25 mm, um comprimento de corte de 12 mm, uma haste de 3,175 mm e um comprimento total de 38,1 mm. A sua geometria helicoidal de precisao foi concebida para a producao precisa de furos pequenos.
Utilize a broca XB para placas de circuito, placas de alimentacao, paineis de fibra de vidro, placas de fibra de carbono e laminados epoxidos onde sejam necessarias consistencia dimensional e uma parede de furo limpa.
Aplicacoes Recomendadas
- Furos PCB de 1,25 mm
- Perfuração de laminado de fibra de vidro
- Producao de placas eletronicas
